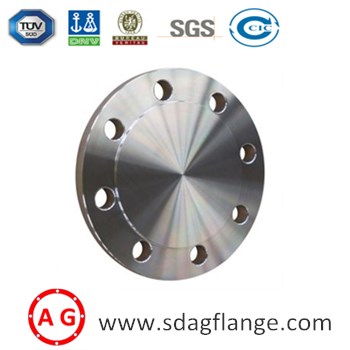

Quando si seleziona una flangia cieca per il proprio sistema di tubazioni, comprendere gli standard di settore pertinenti è fondamentale per garantire sicurezza, compatibilità e prestazioni a lungo termine. Essendo un componente chiave utilizzato per sigillare l'estremità di una tubazione o di un recipiente, una flangia cieca deve soddisfare specifiche rigorose per gestire pressione, temperatura e condizioni ambientali. Di seguito, analizziamo gli standard e i parametri essenziali che definiscono una flangia cieca di alta qualità.
Le flange cieche sono prodotte secondo standard riconosciuti a livello internazionale per garantire uniformità e affidabilità. Gli standard più ampiamente adottati includono:
ASME B16.5: Questo standard copre dimensioni, tolleranze e valori di pressione-temperatura per le flange dei tubi, comprese le flange cieche, di dimensioni fino a 24 pollici.
ASME B16.47: Applicabile per flange cieche più grandi (oltre 24 pollici), questa norma specifica i requisiti per le flange delle serie A e B.
ASTM A105/A105M: Specifiche del materiale standard per i componenti in acciaio al carbonio utilizzati inflange cieche.
EN 1092-1: Lo standard europeo per le flange, che fornisce definizioni, tipi e dimensioni.
MSS SP-44: Si concentra sulle flange per tubazioni in acciaio, compresi i tipi ciechi, per applicazioni ad alta pressione.
Questi standard garantiscono che ogni flangia cieca sia prodotta con caratteristiche di qualità e prestazioni costanti.
Quando valuti una flangia cieca, considera i seguenti parametri per assicurarti che soddisfi i requisiti del tuo progetto:
Gradi dei materiali:
Acciaio al carbonio: ASTM A105, A350 LF2
Acciaio inossidabile: ASTM A182 F304, F316
Acciaio legato: ASTM A182 F11, F22
Valutazioni di pressione:
Le flange cieche sono classificate in base alla loro capacità di resistere alla pressione a temperature specifiche. Le valutazioni comuni includono:
150PSI
300PSI
600PSI
900PSI
1500PSI
2500PSI
Dimensioni:
I parametri dimensionali chiave includono il diametro esterno, il diametro del cerchio dei bulloni e lo spessore. Di seguito è riportata una tabella di riferimento per le dimensioni comuni:
| Dimensioni (NPS) | Diametro esterno (OD) | Diametro del cerchio dei bulloni | Spessore | Numero di fori per bulloni |
|---|---|---|---|---|
| 1/2 | 3,75 pollici | 2,38 pollici | 0,44 pollici | 4 |
| 2 | 6,00 pollici | 4,75 pollici | 0,69 pollici | 8 |
| 4 | 9:00 | 7,50 pollici | 0,88 pollici | 8 |
| 8 | 13,50 pollici | 11,75 pollici | 1,25 pollici | 12 |
| 12 | 19.00 | 17:00 | 1,62 pollici | 16 |
| 16 | 22,50 pollici | 20,25 pollici | 1,88 pollici | 20 |
Tipi di viso:
Volto sollevato (RF)
Faccia piatta (FF)
Giunto ad anello (RTJ)
Ciascuna flangia cieca è progettata per soddisfare specifiche configurazioni di tubazioni ed esigenze operative. La corretta selezione dei materiali e il rispetto degli standard dimensionali sono fondamentali per prestazioni a prova di perdite e durevoli.
Una flangia cieca è comunemente utilizzata in settori quali petrolio e gas, lavorazione chimica, trattamento delle acque e produzione di energia. Quando si seleziona una flangia cieca, verificare sempre che sia conforme agli standard ASME, ASTM o EN pertinenti. Inoltre, garantire la compatibilità con il materiale del tubo e le condizioni del fluido (ad esempio, gli ambienti corrosivi possono richiedere flange in acciaio inossidabile o rivestite).
In sintesi, comprendere gli standard e i parametri per le flange cieche aiuta a prendere decisioni informate per i progetti infrastrutturali. Che si tratti di sigillatura temporanea o di isolamento permanente, una flangia cieca ben realizzata garantisce l'integrità e la sicurezza del sistema.
Se sei molto interessatoForgiatura di Shandong Aiguoo se hai domande, non esitare a farlocontattaci!
